Miért elengedhetetlen a hőelem-kompenzációs vezeték a pontos hőmérsékletméréshez?
A hőelemes rendszerek alapvető fontosságúak a különböző ipari és laboratóriumi alkalmazások precíz hőmérséklet-felügyeletéhez. Az egyik kritikus összetevő, amelyet gyakran figyelmen kívül hagynak, azHőelem kompenzációs vezeték. Megfelelő kompenzáció nélkül a leolvasások pontatlanok lehetnek, ami a berendezés esetleges károsodásához, a termékminőségi problémákhoz és a működési hatékonyság csökkenéséhez vezethet. Ebben az átfogó útmutatóban megvizsgáljuk, mi az a hőelem-kompenzációs huzal, miért van rá szükség, milyen típusokat, beépítési módokat, és hogyan választhatja ki az igényeinek leginkább megfelelő megoldást.
Tartalomjegyzék
- Mi az a hőelem-kompenzációs vezeték?
- Miért van szüksége hőelem-kompenzációs vezetékre?
- A hőelem-kompenzációs vezeték típusai
- Kulcsfontosságú alkalmazások és iparágak
- A kompenzációs vezeték telepítése és karbantartása
- A kiváló minőségű kompenzációs vezeték előnyei
- A gyakori hőelem-huzaltípusok összehasonlítása
- Gyakran Ismételt Kérdések (GYIK)
- Következtetés
1. Mi az a hőelem-kompenzációs vezeték?

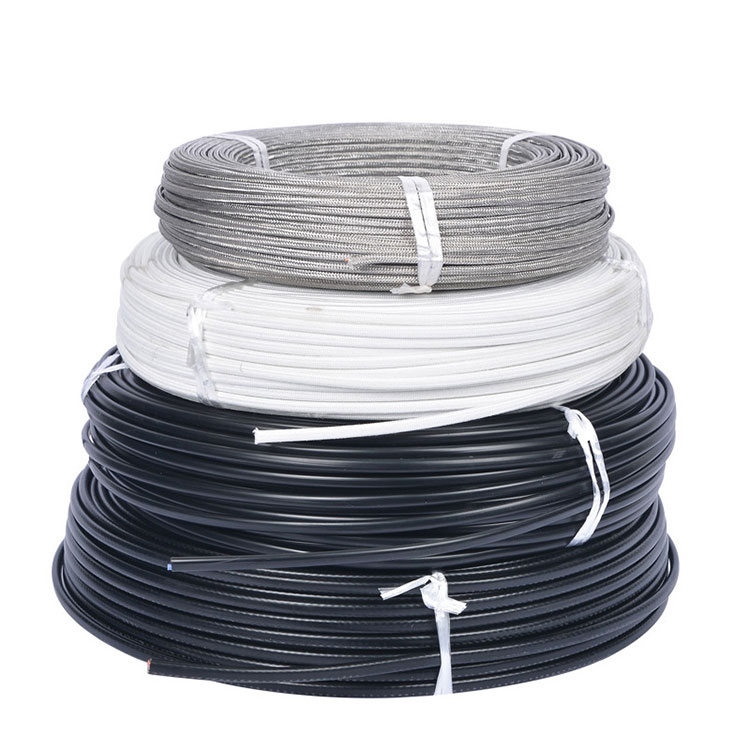

A hőelem-kompenzációs huzal, más néven hosszabbító vezeték, kifejezetten a hőelemek mérőeszközökhöz való csatlakoztatására szolgál, miközben megőrzi a hőmérséklet-leolvasások pontosságát. A szabványos rézhuzaloktól eltérően a kompenzációs huzal megfelel a hőelem anyagának termoelektromos tulajdonságainak, csökkentve a vezeték mentén bekövetkező hőmérsékletváltozások által okozott mérési hibákat.
Például egy K típusú hőelemhez (Chromel-Alumel) K-típusú kompenzációs vezeték szükséges az érzékelő és a műszerek közötti pontosság fenntartásához. Ez biztosítja, hogy a hideg átmenet kompenzáció (CJC) hatékony legyen, és a feszültségértékek helyesen legyenek értelmezve.
2. Miért van szüksége hőelem-kiegyenlítő vezetékre?
- Pontosság:A hőelem jelei millivoltban vannak megadva, és nagyon érzékenyek a vezeték összetételének és hőmérsékletének változásaira. A kompenzációs vezeték megfelelő feszültségkorrelációt tart fenn.
- Hőmérséklet tartomány:Lehetővé teszi, hogy az érzékelő nagyobb távolságokra is kiterjedjen anélkül, hogy hibákat okozna.
- Tartósság:A megfelelő kompenzációs huzal ellenáll az olyan környezeti tényezőknek, mint a nedvesség, a vibráció és a vegyszerek.
- Költséghatékonyság:A megfelelő kompenzációs vezeték használata csökkenti az újrakalibrálási gyakoriságot és minimalizálja a működési állásidőt.
3. A hőelem-kompenzációs vezeték típusai
A kompenzációs vezeték megfelelő típusának kiválasztása kulcsfontosságú. Íme a leggyakoribb típusok:
| Írja be | Hőelem Match | Hőmérséklet tartomány | Jellemzők |
|---|---|---|---|
| K-Type | Chromel-Alumel | -200°C és 260°C között | Jó általános célú, oxidáló atmoszférának ellenálló |
| J-típus | Vas-Konstantán | -40°C és 750°C között | Nagy érzékenység, alkalmas vákuum vagy inert gáz környezetre |
| T-típusú | Réz-Konstantán | -200°C és 350°C között | Kiváló alacsony hőmérsékletű alkalmazásokhoz |
| E-Type | Chromel-Constantan | -200°C és 900°C között | Nagy teljesítmény, kis hőmérséklet-különbségekre érzékeny |
4. Főbb alkalmazások és iparágak
A hőelem-kompenzációs vezetéket széles körben használják különböző ágazatokban, ahol a hőmérsékleti pontosság kritikus:
- Ipari kemencék és hőkezelési eljárások
- Élelmiszer-feldolgozás és csomagolás
- HVAC és hűtőrendszerek
- Vegyi és gyógyszergyártás
- Autóipari és űrkutatási tesztelés
- Laboratóriumi és kutatási alkalmazások
A Ningbo Paidu Industrial Co., Ltd. kiváló minőségű kompenzációs vezetékeket kínál ezekhez az iparágakhoz, amelyek egyenletes teljesítményt biztosítanak még nehéz körülmények között is.
5. A kompenzációs vezeték telepítése és karbantartása
A megfelelő telepítés és karbantartás a hosszú távú megbízhatóság kulcsa:
- Mérje meg a távolságot pontosan:Határozza meg a hőelem és a műszer csatlakoztatásához szükséges pontos hosszt, elkerülve a felesleges vezetéket.
- Egyezzen meg a típussal:Mindig válassza ki a hőelem típusának megfelelő kompenzációs vezetéket (pl. K, J, T).
- Az elektromos zaj minimalizálása:Az interferencia elkerülése érdekében a vezetékeket távolítsa el a motoroktól, transzformátoroktól vagy nagyáramú kábelektől.
- Biztonság és védelem:Használjon kábeltálcákat vagy vezetékeket, és kerülje az éles hajlításokat, amelyek károsíthatják a vezetéket.
- Rendszeres ellenőrzés:Rendszeresen ellenőrizze a korrózió, a szigetelés kopásának vagy a mechanikai sérülések jeleit.
6. A kiváló minőségű kompenzációs vezeték előnyei
A prémium hőelem kompenzációs huzalba való befektetés számos előnnyel jár:
- Pontos hőmérsékletmérés nagy távolságokon
- Csökkentett kalibrációs hibák és állásidő
- Megnövelt rendszermegbízhatóság és élettartam
- Fokozott biztonság kritikus ipari környezetekben
- A nemzetközi szabványoknak való megfelelés
7. A gyakori hőelem-huzaltípusok összehasonlítása
| Funkció | K-típusú vezeték | J-típusú vezeték | T-típusú vezeték | E-típusú vezeték |
|---|---|---|---|---|
| Hőmérséklet tartomány | -200°C és 1260°C között | -40°C és 750°C között | -200°C és 350°C között | -200°C és 900°C között |
| Tartósság | Magas | Közepes | Közepes | Magas |
| Költség | Mérsékelt | Alacsony | Alacsony | Mérsékelt |
| Legjobb használat | Ipari alkalmazások | Vákuum/Inert gáz | Alacsony hőmérsékletű laborok | Nagy érzékenységű mérés |
8. Gyakran Ismételt Kérdések (GYIK)
- 1. kérdés: Használhatok szabványos rézhuzalt kompenzációs vezeték helyett?
- A1: Nem. A réz vagy bármilyen páratlan huzal használata jelentős mérési hibákat okozhat a termoelektromos tulajdonságok különbségei miatt.
- Q2: Mennyi ideig futhat a kompenzációs vezeték anélkül, hogy befolyásolná a pontosságot?
- V2: A jó minőségű kompenzációs vezeték több száz métert is meghosszabbíthat, de kulcsfontosságú, hogy a megfelelő típust használjuk és gondosan vezessék el az interferencia elkerülése érdekében.
- 3. kérdés: Hogyan tudom azonosítani a megfelelő kompenzációs vezetéktípust?
- A3: Ellenőrizze a használt hőelem típusát (K, J, T, E stb.), és illessze a megfelelő kompenzációs vezetékhez egy megbízható szállítótól, például a Ningbo Paidu Industrial Co., Ltd.
- 4. kérdés: Vannak-e különleges szempontok a zord környezetekhez?
- A4: Igen, a vezetékeknek extra szigetelésre, vegyszerállóságra vagy fonott árnyékolásra lehet szükségük, hogy ellenálljanak az ipari körülményeknek.
- 5. kérdés: Milyen gyakran kell cserélni a kompenzációs vezetékeket?
- A5: Ez a környezettől függ, de javasolt a rendszeres kopás, korrózió vagy szigetelési sérülések ellenőrzése. Ha bármilyen hibát észlel, azonnal cserélje ki.
9. Következtetés
A hőelem kompenzációs huzal nélkülözhetetlen alkatrész a pontos hőmérsékletméréshez a különböző iparágakban. A megfelelő típus kiválasztása, a megfelelő telepítés biztosítása és a vezetékek hatékony karbantartása a működési hatékonyság, a biztonság és a megbízhatóság alapvető lépései. Kiváló minőségű termékekkel aNingbo Paidu Industrial Co., Ltd., a vállalkozások pontos méréseket érhetnek el, minimalizálhatják az állásidőt, és javíthatják az általános teljesítményt. További információért kompenzációs vezetékes megoldásainkról és testreszabott szolgáltatásainkról,lépjen kapcsolatba velünk még maés beszéljen szakértőinkkel.
